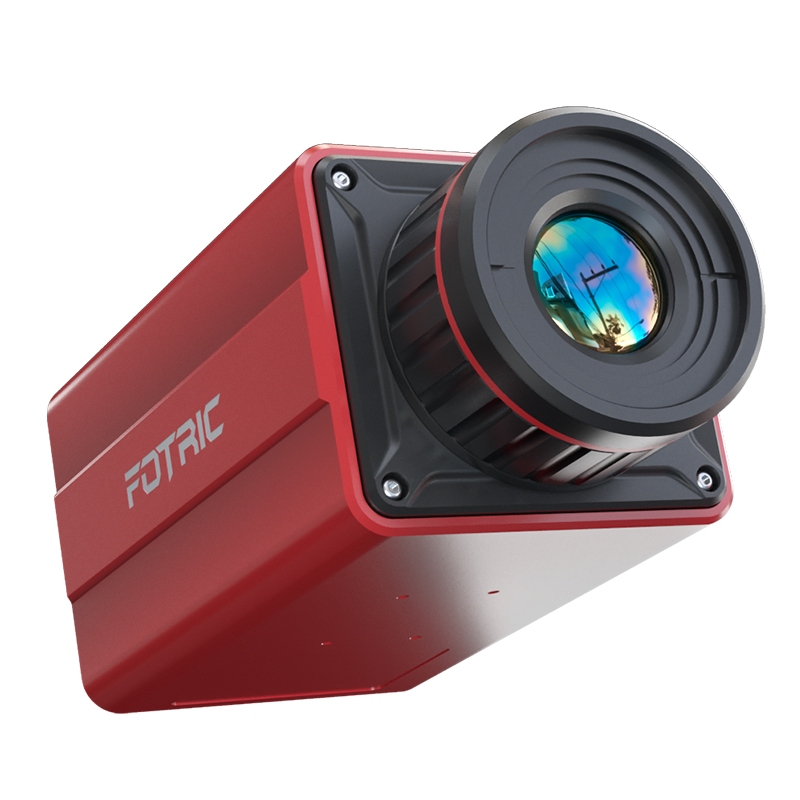

飛礎科616C-L30-M50在線微距紅外熱像儀
飛礎科在線微距紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，可以對目標實現溫度趨勢分析。
品牌：FOTRIC飛礎科
型號：616C-L30-M50
全國統一銷售熱線
商品參數
| 品牌 | FOTRIC飛礎科 |
| 型號 | 616C-L30-M50 |
| 功能 | 對環境中高溫目標進行精確測溫 |
| 類型 | 在線式 |
| 常規顏色 | 紅色 |
| 用途范圍 | 電氣診斷、設備維護、產品研發等 |
| 探測器類型 | 非制冷微熱量型 |
| 探測器分辨率 | 384*288 |
| 響應波段(μm) | 7.5~14μm |
| 測溫范圍(℃) | -20 °C ~ 650°C |
| 鏡頭視場角(FOV) | 30°*22°（選配100μm鏡頭） |
| 測溫精度(℃) | ±2 °C 或 2% 取大值 |
| 最小測量距離(厘米) | 0.5 m |
| 防護等級 | IP40 |
| 執行標準 | |
| 性能亮點 | |
| 是否進口 | 否 |
| 產地 | 中國 |
| 包裝規格 | |
| 產品尺寸 | 112mm*68mm*60mm |
| 產品重量 | 485g |
| 包裝尺寸 | |
| 包裝重量 |
商品詳情
飛礎科616C-L30-M50在線微距紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，配合PC端功能強大的FOTRIC AnalyzIR分析軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據，可以對目標實現溫度趨勢分析。
如進行長期老化實驗，可自由設置采樣間隔,如60秒采集1幀；如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。
長期在線模式下采集的數據非常大，F(xiàn)OTRIC 68O配套FOTRIC AnalyzlR軟件支持最大1TB(1024GB)的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。
可支持2套FOTRIC AnalyzlR專業研發軟件同時訪問、記錄全輻射熱像視頻且視頻保存每一幀圖像每個像素點的溫度數據。
采用性能過硬的電子元器件，支持7×24小時長期工作，保證在線熱像儀長時間可靠的運行。
基本參數
紅外分辨率：384*288
探測器類型：焦平面陣列FPA，非制冷微熱量
熱靈敏度（NETD）：＜50mk
像元間距：17μm
響應波段：7.5μm-14μm
視場角(FOV)：30°*22°（選配100μm鏡頭）
空間分辨率(IFOV)：0.68mrad
最小成像距離：50mm
鏡頭焦距：50μm
對焦方式：手動
測量分析
測溫范圍：-20℃-650℃
測溫量程：-20℃-150℃ 0℃-650℃
測溫精度：±2℃或±2%，取大值
全局測溫修正：發射率(0.01-1.0)、反射溫度、大氣溫度、相對濕度、目標距離、外部光學透過率
區域測溫修正：區域發射率(0.01-1.0)
分析軟件：AnalyzIR
圖像顯示
調色板：鐵紅、黑白、彩虹等10種調色板，可反轉調色板
圖像處理：非均勻性校正，智能增益控制
圖像鏡像：左右，上下，中心
視頻流壓縮標準：H.264
視頻流：主碼流 像素：384*288 頻率：30Hz 帶寬：1.8Mb 子碼流 像素：384*288 頻率：30Hz 帶寬：100Kb
全輻射流：支持30Hz的全輻射流
功能特性
云臺控制：支持Pelco-D協議
測溫區域：支持5個測溫點，10個測溫線，10個測溫區域，支持Modbus輸出(該Modbus輸出功能與云臺控制功能互斥)
行業應用軟件：支持
網絡連接
以太網類型：10M/100M/1000M自適應
網絡協議：IPv4，UDP，TCP，RTSP，RTCP，RTP
并發訪問：主碼流、子碼流10路，全輻射1路
接入標準：ONVIF
電氣接口
電源接口：接線端子，帶固定螺絲孔
網絡接口：RJ45，帶固定螺絲孔，帶狀態指示燈
報輸入/輸出：1路繼電器輸出：負載能力：3.3-24V，1.5A 1路光耦輸出：輸出能力：3.3-24V，最大輸出電流35mA 1路光耦輸入：輸入能力：3.3-24V，輸入電流5mA-15mA
串口：1路RS-485
電源系統
供電方式：12V/24V DC，PoE
典型功耗：3W
可靠性和認證
安全標準：GB 4943.1-2011 | EN 62368-1:2014+A11:2017；GB/T 19870-2018
電磁兼容性：GB/T 18268.1-2010 | EN 61326-1:2013 GB 17625.1-2012 | EN IEC 61000-3-2:2019 GB/T 17625.2-2007 | EN 61000-3-3:2013/A1:2019 GB/T 19870-2018 GB 4824-2019 EN 55032:2015/A11:2020 EN 55035:2017 FCC CFR47 Part15 subpart B
防護等級：IP40， GB/T 4208-2017 | IEC 60529:2013 靜電4kV（接觸）/8kV（空氣），GB/T 17626.2-2018 | IEC 61000-4-2:2008 浪涌1kV，GB/T 17626.5-2019 | IEC 61000-4-5:2014+AMD1:2017 工頻磁場100A/m，GB/T 17626.8-2006 | IEC 61000-4-8:2009
抗沖擊：25g，GB/T 2423.5-2019 | IEC 60068-2-27:2008
抗振動：2g，GB/T 2423.10-2008 | IEC 60068-2-6:2007
符合RoHS指令：Directive 2011/65/EU and amendment (EU) 2015/863
物理參數
工作溫度：-20℃-65℃
存儲溫度：-40℃-70℃
相對濕度：＜90%
尺寸：112mm*68mm*60mm（不含鏡頭、不含底座）
重量：485g（不含鏡頭、不含底座）
外殼材質：外殼材料：鋁合金
安裝方式：三腳架安裝：2個 1/4-UNC-20標準三腳架安裝孔 支持底部安裝、頂部安裝
標準配置：紅外熱成像主機、鏡頭、鏡頭蓋、電源適配器、電源轉接頭、網線、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡）、附件袋(三腳架轉接塊、4個M2*5螺釘、內六角扳手)、包裝箱
